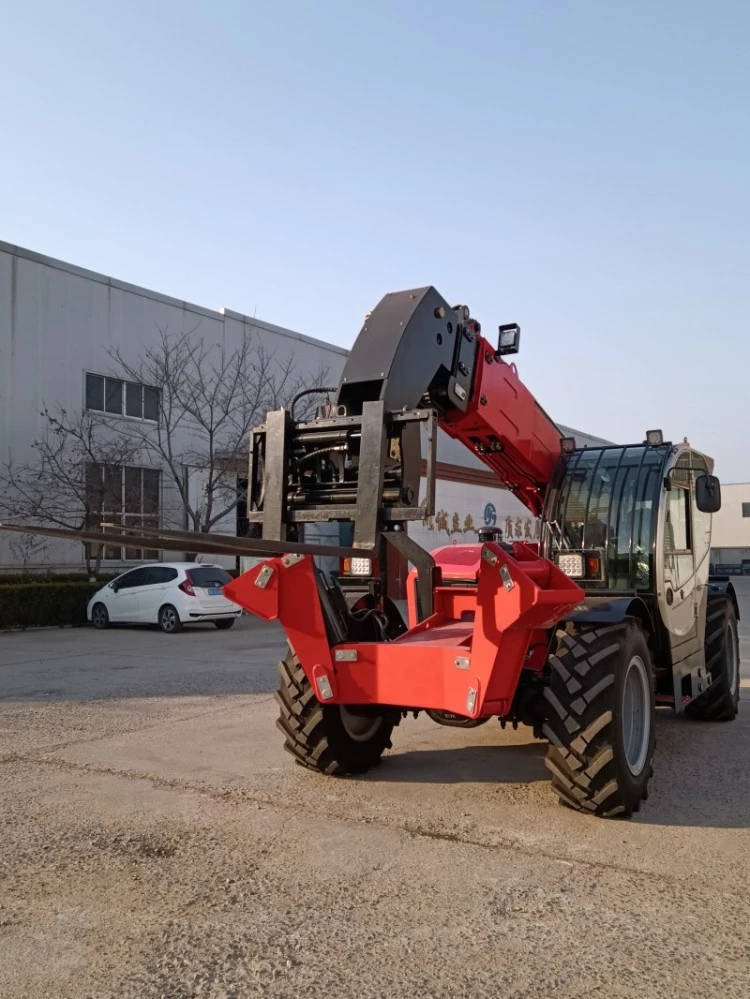

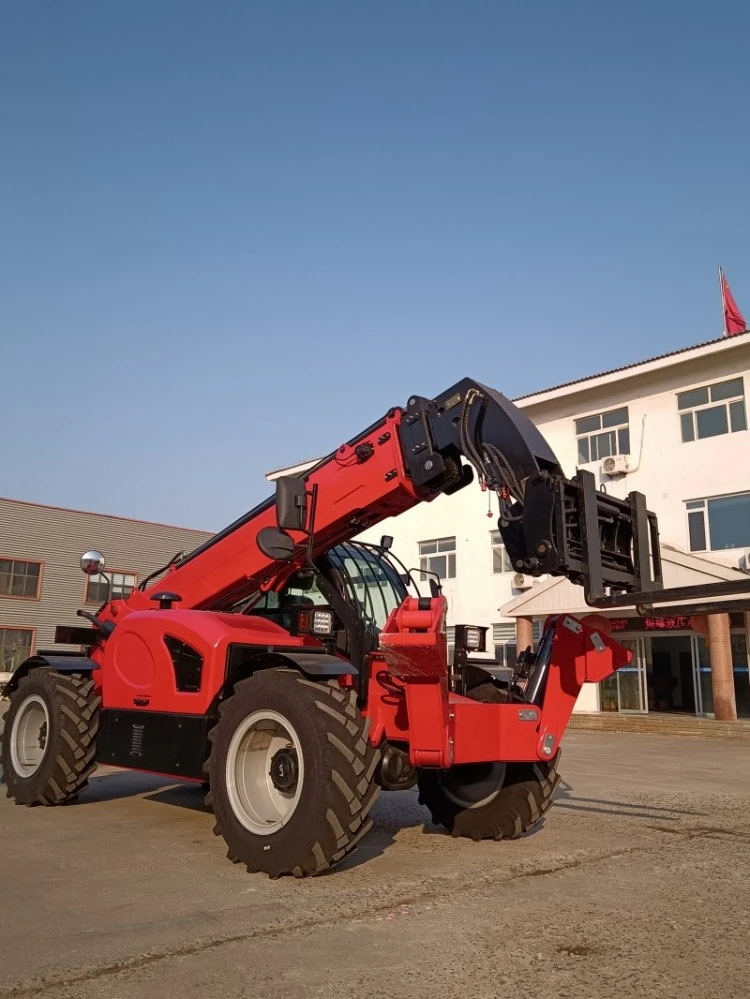

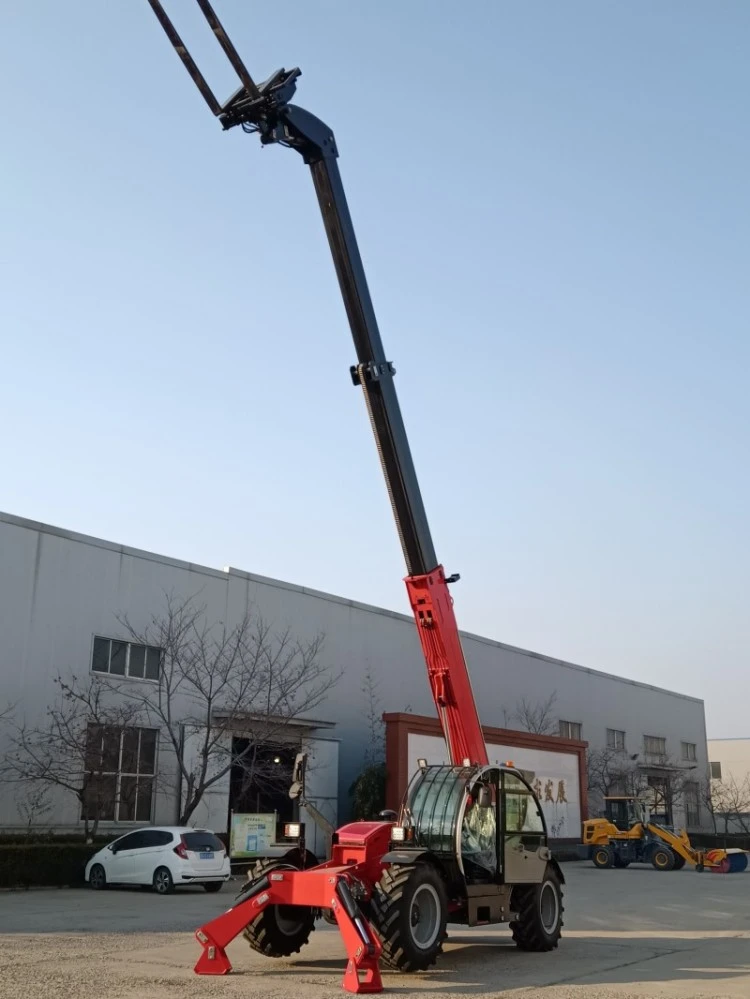

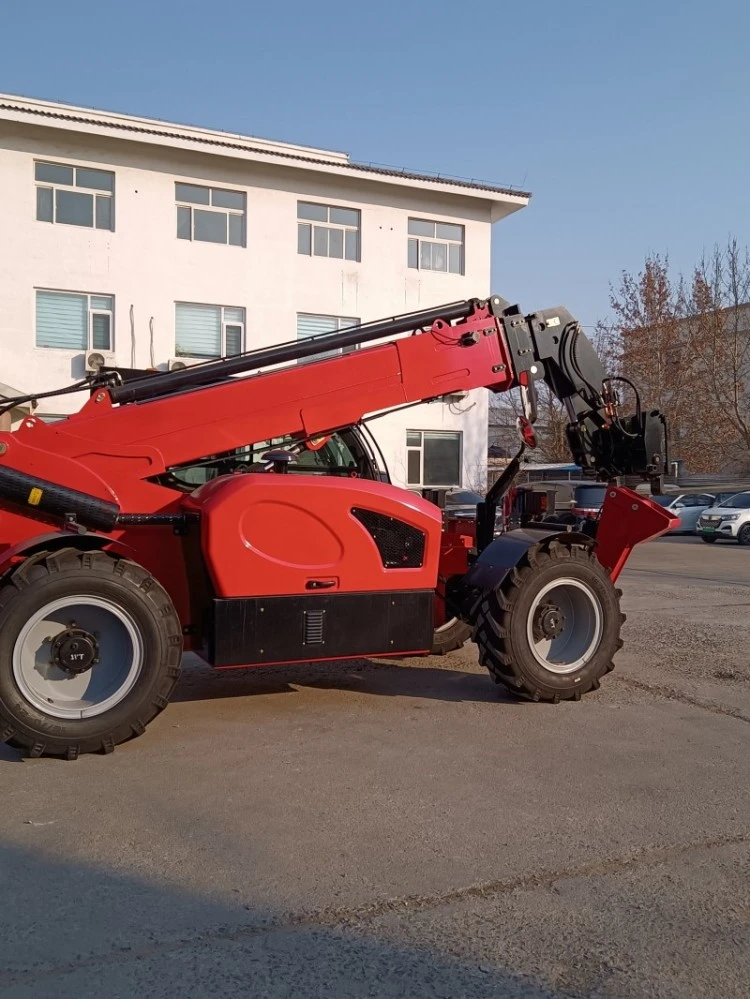

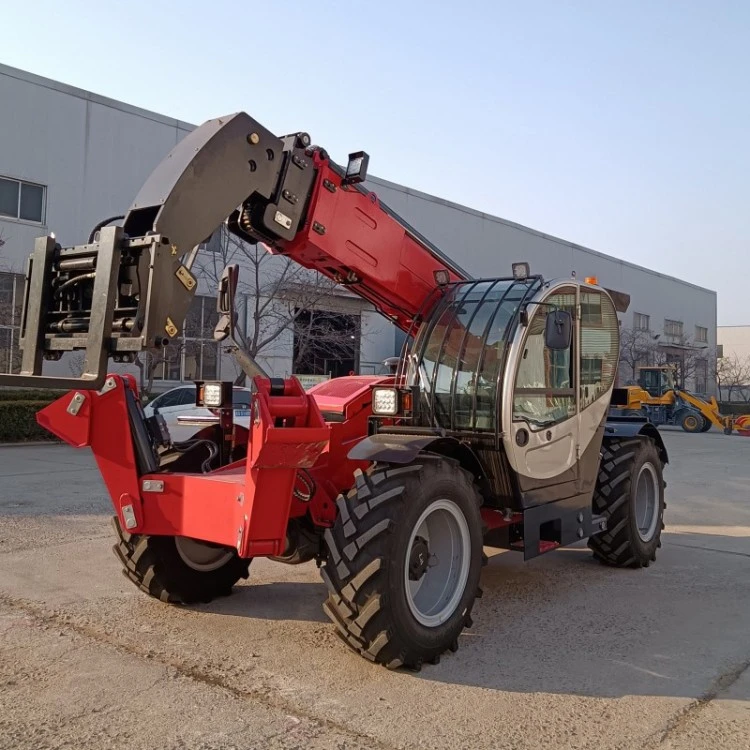

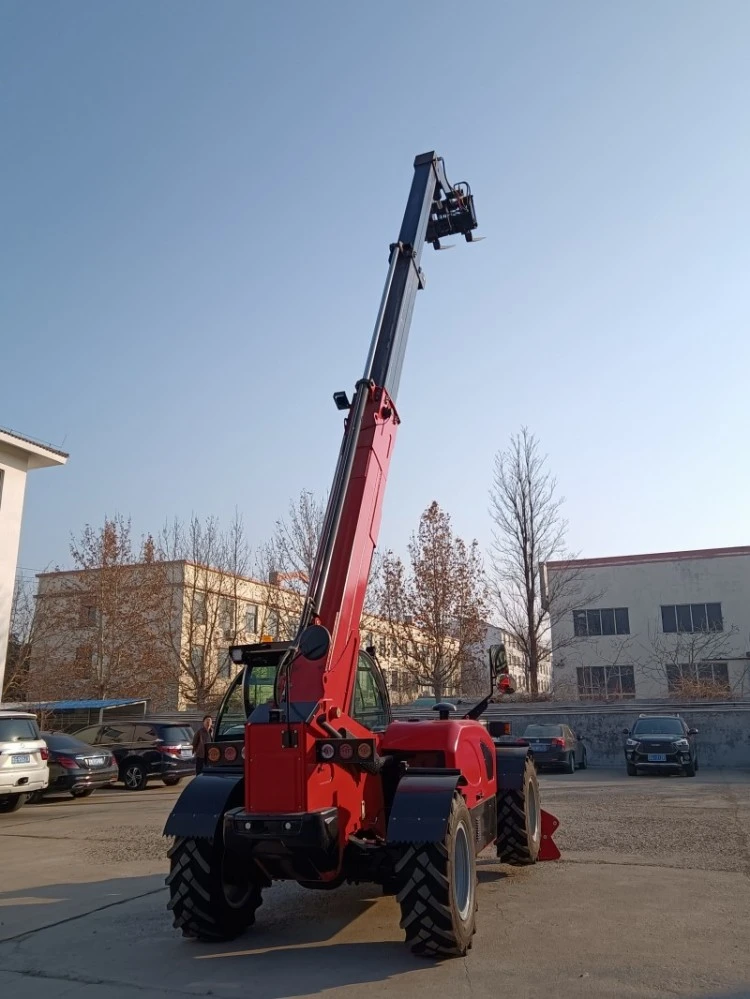

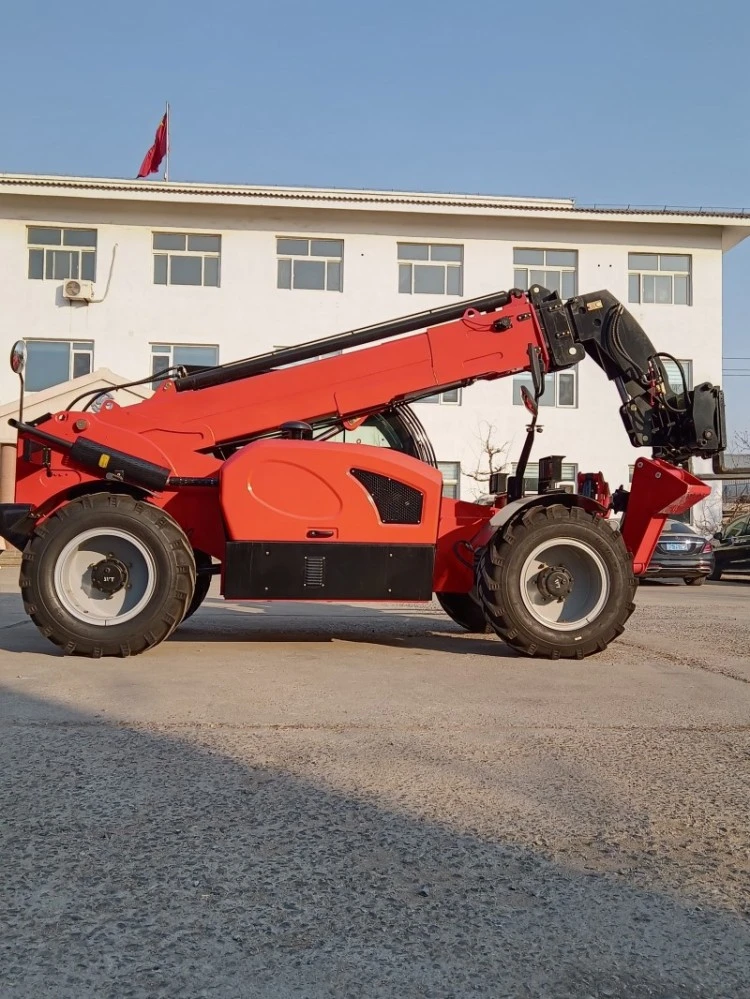

5m Teleskoplader

Qingzhou Mingxu Supply Chain Co., Ltd. liefert einen 5-m-Teleskoplader, der für den leichten bis mittleren Materialumschlag im Baugewerbe, in der Landwirtschaft, in der Lagerhaltung und bei kommunalen Arbeiten konzipiert ist. Die Maschine vereint die Funktionen eines Gabelstaplers, eines Kompaktladers und eines Kleinkrans in einer Einheit und nutzt dazu einen hydraulischen Teleskopausleger, der auf einem Fahrgestell mit Allradantrieb montiert ist.

Der Stapler ist mit verschiedenen Nenntragfähigkeiten erhältlich und kann über einen hydraulischen Schnellwechsler mit verschiedenen Anbaugeräten ausgestattet werden. Er ist für kleine und mittlere Projekte gedacht, bei denen ein Standardmaststapler durch Bodenbedingungen oder Reichweitenanforderungen eingeschränkt ist.

Technische Spezifikationen

Funktionsprinzip

Die Maschine arbeitet über ein vollhydraulisches Steuersystem. Der Dieselmotor treibt die Haupthydraulikpumpe an, die Drucköl an die Fahr-, Lenk-, Auslegerhub-, Teleskopausschub- und Anbaugerätekreise liefert. Mehrwege-Steuerventile regeln die Bewegungen des Auslegers und der Gabel. Um das Risiko eines Absturzes oder Umkippens des Auslegers zu verringern, sind hydraulische Ausgleichsventile und ein Überlastschutz integriert. Zum Gabeln, Schaufeln, Heben und für Wartungsarbeiten können verschiedene Anbaugeräte montiert werden.

Bedienungsanleitung

Überprüfen Sie vor Arbeitsbeginn den Motoröl-, Diesel-, Hydrauliköl- und Kühlmittelstand. Überprüfen Sie Reifen, Hydraulikschläuche, Sicherheitsgurt, Warnleuchten und Not-Aus-Knopf. Legen Sie den Sicherheitsgurt an, starten Sie den Motor und lassen Sie ihn 3–5 Minuten lang im Leerlauf laufen, um das Hydrauliksystem auf Betriebstemperatur zu bringen.

Der integrierte Einzel-Joystick steuert das Anheben, Ausfahren und die Gabelneigung des Auslegers, während der Fußgashebel die Fahrgeschwindigkeit anpasst. Richten Sie die Gabeln vor dem Anheben sorgfältig aus und fahren Sie den Ausleger ein, bevor Sie eine Last bewegen. Vermeiden Sie scharfe Kurven oder plötzliches Bremsen, wenn der Ausleger angehoben ist. Nach der Arbeit den Ausleger vollständig einfahren und absenken, die Gabeln auf den Boden stellen, den Motor zum Abkühlen im Leerlauf laufen lassen, die Feststellbremse anziehen und abschalten.

Hauptmerkmale

1. Größere Reichweite im Vergleich zu Standard-Gabelstaplern.Die Hubhöhe von 5 m und die Reichweite von 3,3 m nach vorne ermöglichen das Arbeiten über Fundamentgruben, Erdpfählen und anderen Hindernissen, wo ein herkömmlicher Maststapler nicht eingesetzt werden kann.

2. Offroad-Fahrwerk.Allradantrieb, grobstollige Reifen und ausreichend Bodenfreiheit sorgen für stabiles Fahren auf Schlamm, Schotter, Steigungen und unbefestigten Landwegen.

3. Vielseitigkeit der Anbaugeräte.Der hydraulische Schnellwechsler ermöglicht einen schnellen Wechsel zwischen Gabeln, Schaufeln und anderen Werkzeugen und reduziert so den Bedarf an mehreren Spezialmaschinen.

4. Niedrige Betriebskosten.Die Struktur verwendet gemeinsame, austauschbare Verschleißteile und der kraftstoffeffiziente Motor hält die täglichen Betriebskosten moderat. Die routinemäßige Wartung kann von einer Person durchgeführt werden.

Typische Anwendungen

1. Konstruktion:Hochstapeln von Baumaterialien, Entladen rund um Fundamentgruben und Umsetzen von Stahl- oder Gerüstbauteilen.

2. Landwirtschaft und Viehzucht:Umgang mit Futtermitteln, Heuballen, Silage und Gewächshausmaterialien.

3. Bergbau- und Sandplätze:Kurzstreckentransport von abgesacktem Erz, Verladung und Fütterung auf Lagerplätzen.

4. Lager und Logistik:Hochregalhandling in Schmalgängen und Containerverladung.

5. Kommunale und Mietnutzung: road maintenance, lamp repair, tree transplanting, and short-term rental on varied job sites.

Lieferung und Anpassung

Der 5 m Teleskoplader ist für Inlands- und Exportbestellungen erhältlich. Für den Versand ins Ausland kann eine Standarddokumentation bereitgestellt werden, und bei Bedarf kann Zertifizierungsunterstützung wie CE oder EAC arrangiert werden. Zu den Konfigurationsoptionen gehören die Tragfähigkeitsbewertung, die Motoremissionsnorm, die Kabinenklimatisierung und die Auswahl spezieller Anbaugeräte. Bei Großaufträgen können innerhalb kurzer Zeit nach Erhalt der Standortbeschreibung technische Zeichnungen und Prozessablaufpläne erstellt werden.

Supportleistungen und Ersatzteile

72-Stunden-Antwort auf individuelle Anpassungen.Für Kunden, die eine bestimmte Maschinenkonfiguration benötigen, kann unser Engineering-Team innerhalb von 72 Stunden nach Erhalt der Beschreibung der Betriebsbedingungen Gerätezeichnungen, Prozessflussdiagramme und eine vorläufige Kostenanalyse erstellen. Dieser Service umfasst die Auswahl der Tragfähigkeit, die Kompatibilität der Anbaugeräte und standortspezifische Änderungen wie Reifentyp oder Kabinenkonfiguration.

Bediener- und Wartungsschulung.Zu jeder Maschine gehören eine ausführliche Bedienungsanleitung in Chinesisch und Englisch sowie Schulungsvideos zu Inbetriebnahme, täglichen Kontrollen, Änderungen an Anbaugeräten und grundlegender Fehlererkennung. Bei Großbestellungen oder Flottenkäufen können Vor-Ort-Schulungen vereinbart werden. Für Bediener, die nach der Lieferung Hilfe benötigen, ist auch Remote-Video-Support verfügbar.

Original-Ersatzteilversorgung.Gängige Verschleißteile und Wartungssätze – einschließlich Hydraulikdichtungen, Filter, Schläuche und Sicherungsstifte für Anbaugeräte – werden für Exportbestellungen auf Lager gehalten. Mit jedem Gerät wird eine empfohlene Ersatzteilliste geliefert, die auf den erwarteten Betriebsstunden und der Arbeitsumgebung basiert. Teile können mit der Maschine versendet oder separat per Kurier verschickt werden.

Grenzüberschreitender After-Sales-Support.Für Kunden im Ausland umfasst der After-Sales-Service eine Ferndiagnose per Foto oder Video, technische Beratung zu Wartung und Reparatur sowie bei Bedarf die Organisation eines Vor-Ort-Services. Die Gewährleistungsfrist beträgt 12 Monate oder 1.000 Arbeitsstunden, je nachdem, was zuerst eintritt. Wichtige Komponenten wie Motor, Haupthydraulikpumpe, Teleskopausleger und Getriebe sind für 6 Monate abgedeckt. Ausfälle, die auf Herstellungsfehler zurückzuführen sind, werden mit Originalteilen kostenlos repariert. Für Schäden, die durch unsachgemäßen Betrieb, Überlastung oder versäumte Wartung entstehen, fallen nur die Ersatzteilkosten an. Fracht und Ersatzarbeit liegen in der Verantwortung des Kunden. Verschleißteile sind nicht in der kostenlosen Garantie enthalten.

FAQ

F1: Wie hoch ist die sichere Tragfähigkeit bei verschiedenen Auslegerpositionen?
A1: Die Nennlast auf ebenem Untergrund beträgt je nach Konfiguration 2,5 t oder 3 t. Bei der maximalen Hubhöhe von 5 m beträgt die sichere Belastung ca. 0,5 t. Bei voller Vorwärtsreichweite von 3,3 m beträgt die sichere Belastung ca. 0,3 t. Bediener sollten sich immer an der mit der Maschine gelieferten Lasttabelle orientieren.

F2: Wie viel Schulung ist für einen neuen Bediener erforderlich?
A2: Die Ein-Joystick-Steuerung und die klare Bedienlogik ermöglichen es den meisten Bedienern, nach ein bis zwei Tagen Übung selbstständig zu arbeiten. Mit jeder Maschine werden eine chinesische und englische Bedienungsanleitung sowie Schulungsvideos geliefert.

F3: Kann die Maschine auf schlammigem oder unebenem Boden betrieben werden?
A3: Ja. Der Allradantrieb und die rutschfesten Offroad-Reifen sorgen für eine stabile Fahrt auf schlammigen, nassen und unebenen Oberflächen. Die üblichen Vorsichtsmaßnahmen für den Betrieb sollten befolgt werden und die Tragfähigkeit sollte auf weichem Untergrund reduziert werden.

F4: Ist eine kundenspezifische Anpassung für Exportbestellungen möglich?
A4: Ja. Zu den optionalen Upgrades gehören eine erhöhte Ladekapazität, eine Kabinenklimatisierung, spezielle Anbaugeräte und andere Abgasnormen für den Motor. Unterstützung bei der Exportzertifizierung kann entsprechend den Anforderungen des Ziellandes bereitgestellt werden.
