Jet-Sand-Saugbagger

Jet-Sand-Saugbagger von Qingzhou Mingxu Supply Chain Co., Ltd. sind für die Sandgewinnung und Schlammentfernung in Flüssen, Seen, Teichen und anderen flachen Gewässern konzipiert. Die Anlage arbeitet mit einem Hochdruckwasserstrahl, um Unterwassersedimente zu lösen. Anschließend fördert eine Sandpumpe die Aufschlämmung durch eine Rohrleitung ans Ufer oder zu Verarbeitungseinheiten.

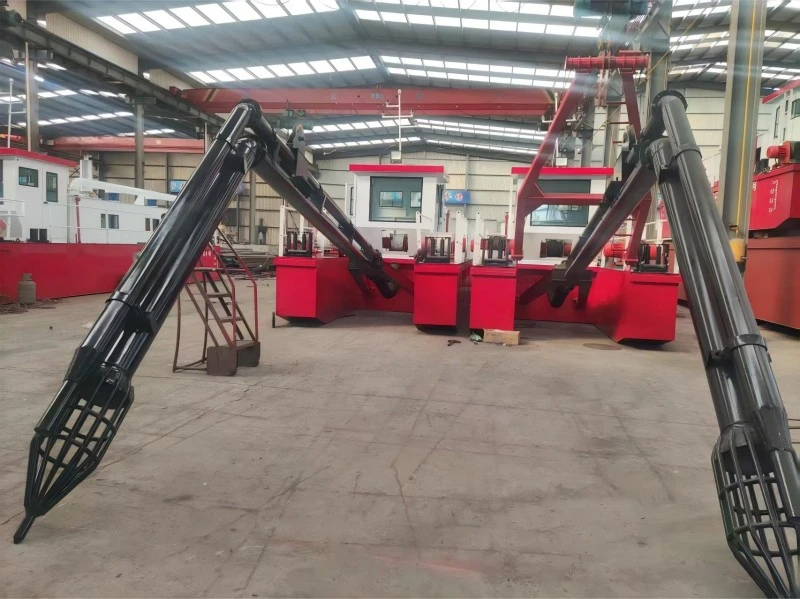

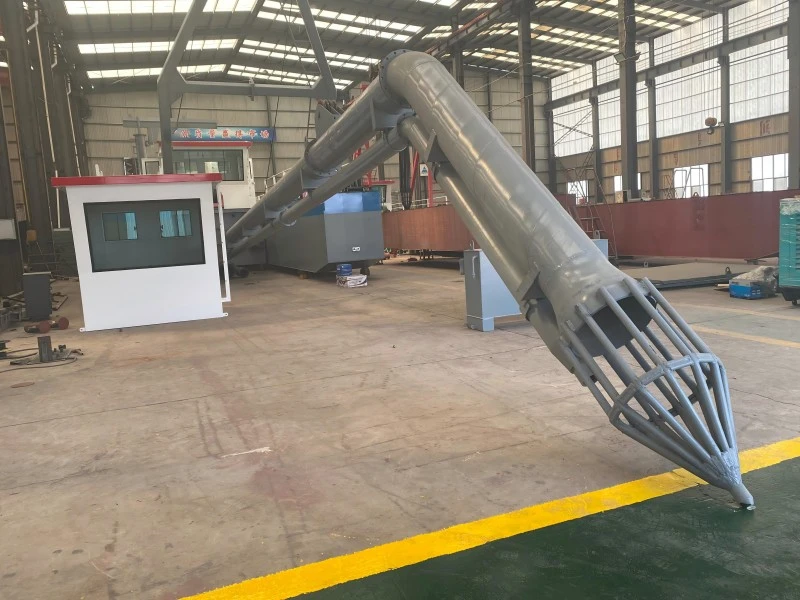

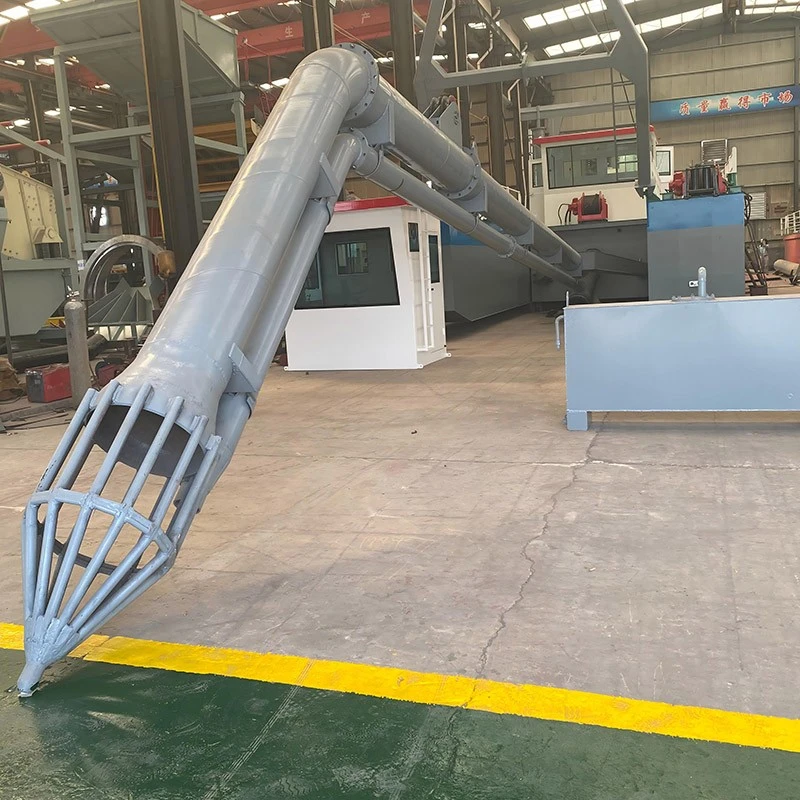

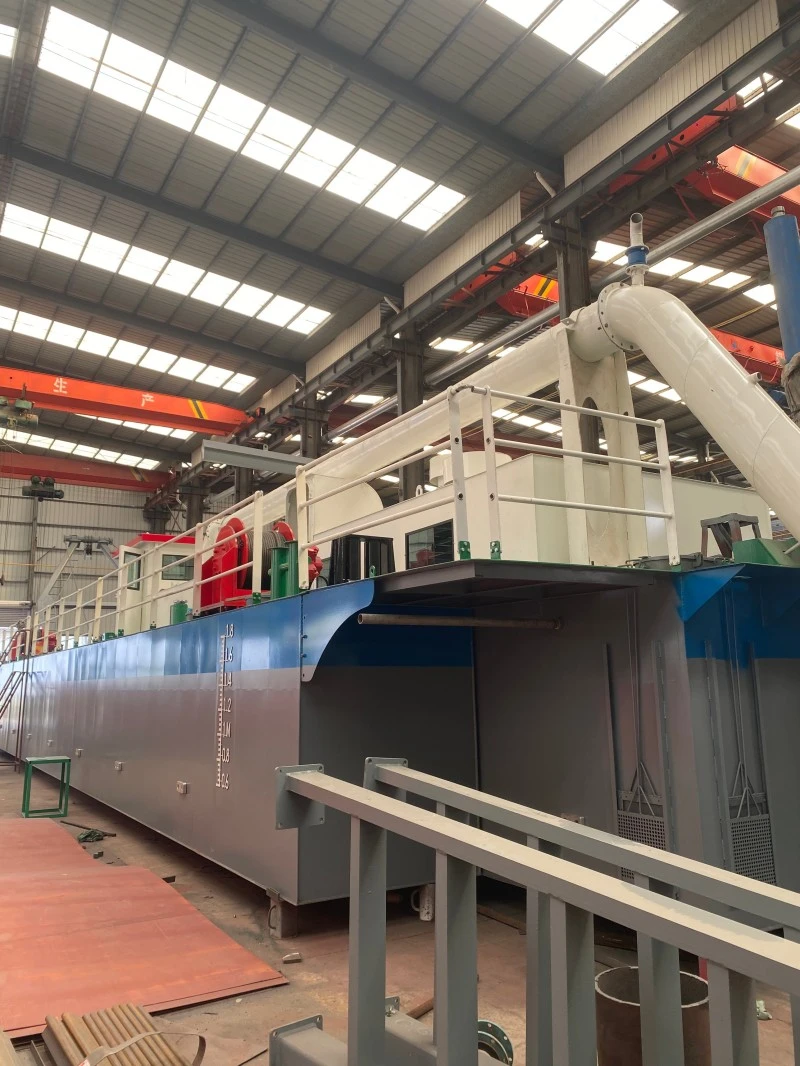

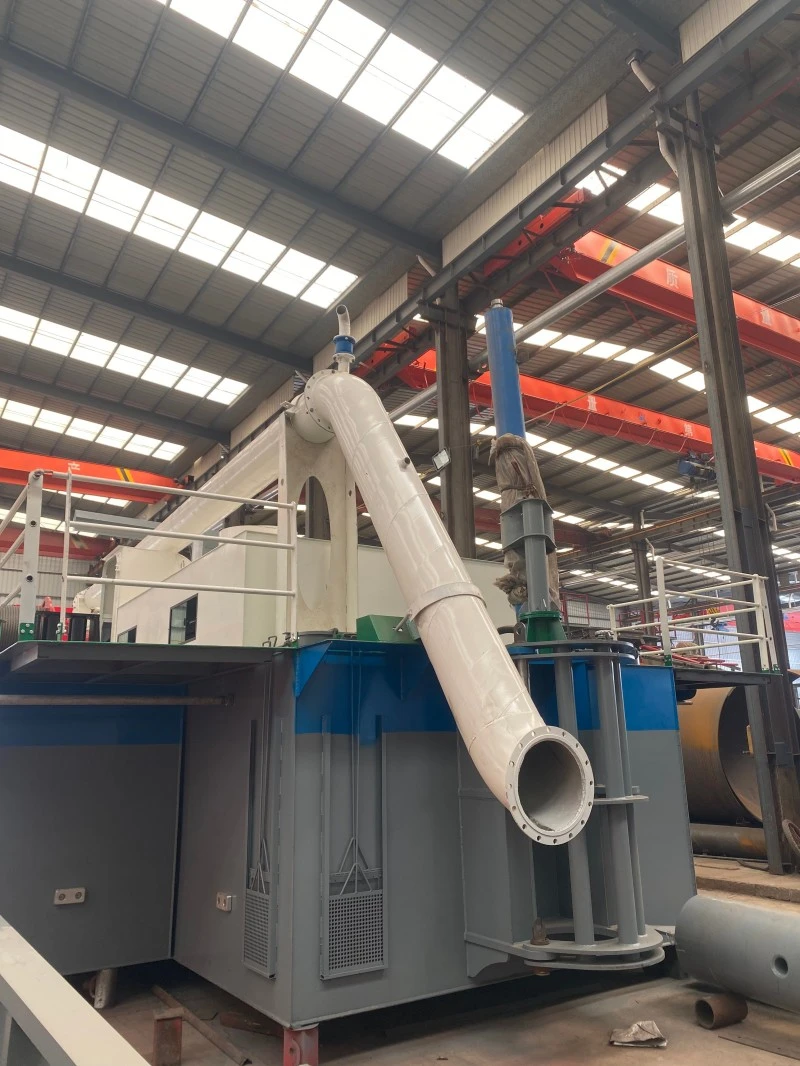

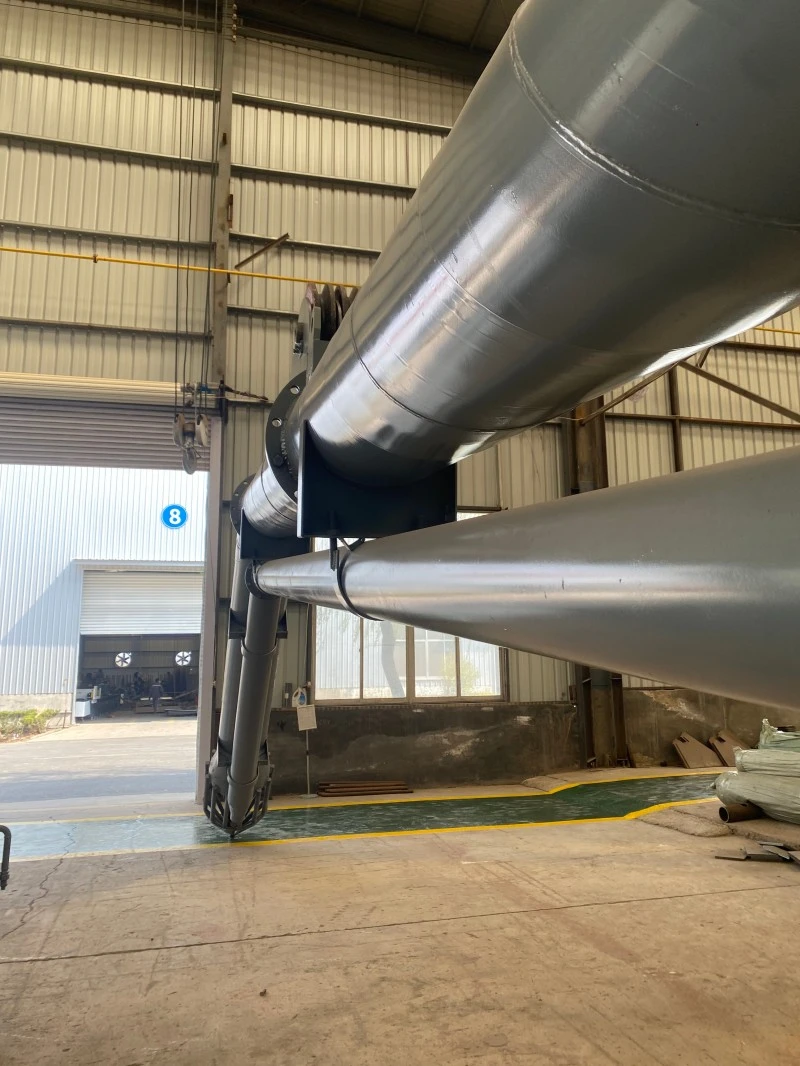

Die geteilte Rumpfkonstruktion mit geringem Tiefgang ermöglicht den Einsatz des Baggers in Gebieten mit begrenzter Wassertiefe. Der Saugkopf und die Rohrleitung bestehen aus verdicktem, verschleißfestem Stahl, um abrasiven Sandbedingungen standzuhalten. Rumpfabmessungen, Auswurfentfernung und Sandausstoß können je nach Projektanforderungen individuell angepasst werden. Passende Sandwasch- und Siebanlagen sind ebenfalls im Unternehmen erhältlich.

Typische Anwendungen

Der Jet-Sand-Saugbagger ist für Flachwasserumgebungen konzipiert, darunter natürliche Flüsse, Stauseen, Fischteiche, Seeuntiefen, Absetzbecken für Rückstände und kleine schiffbare Kanäle. Zu den üblichen Aufgaben gehören:

1. Flusskies- und Unterwassersandgewinnung.
2. Schlammentfernung in Teichen und Stauseen.
3. Ausbaggern kleiner ländlicher Wasserkanäle.
4. Sedimentabscheidung und -rückgewinnung in Absetzbecken.

Wie es funktioniert

Nachdem das Schiff verankert ist, sprüht eine Hochdruck-Wasserpumpe Wasser aus dem Saugkopf, um Unterwasserschlamm und Sand in eine Aufschlämmung aufzubrechen. Anschließend erzeugt die Sandpumpe einen Unterdruck, um das Sand-Wasser-Gemisch durch die Rohrleitung zu fördern. Die Gülle wird ans Ufer oder zu einer Siebmaschine abgelassen, was eine kontinuierliche Sandgewinnung und Materialtransport ermöglicht.

Betriebsablauf

1. Überprüfen Sie vor der Arbeit den Rumpf, die Wasserpumpen, die Rohrleitungen und das Steuersystem. Sichern Sie das Schiff und beseitigen Sie eventuelle Verstopfungen.

2. Starten Sie zuerst das Hochdruckwassersystem und aktivieren Sie dann die Sandpumpe. Stellen Sie die Tiefe des Saugarms so ein, dass er die Sedimentschicht erreicht.

3. Bewegen Sie das Schiff während des Betriebs langsam und passen Sie den Wasserdruck und die Saugtiefe je nach Sandkonzentration an.

4. Stoppen Sie nach der Arbeit die Sandpumpe und das Hochdruckwassersystem. Ziehen Sie den Saugarm ein, spülen Sie die Rohrleitung, um den verbleibenden Schlamm zu entfernen, und trennen Sie die Stromversorgung.

Hauptmerkmale

1. Fähigkeit für flaches Wasser. Der Rumpf mit geringem Tiefgang eignet sich für kleine Flüsse, Fischteiche und Untiefen, wo größere Bagger nicht eingesetzt werden können.

2. Anti-Blockier-Saugdesign. Der Hochdruck-Wasserstrahl zerstreut Sedimente vor dem Absaugen, verringert so das Risiko einer Verstopfung der Rohrleitung und trägt zur Aufrechterhaltung einer konstanten Förderleistung bei.

3. Verschleißfeste Konstruktion. Der Saugkopf und die Rohrleitung bestehen aus verdicktem, verschleißfestem Stahl, um die Lebensdauer unter abrasiven Sandbedingungen zu verlängern.

4. Zentralisierte Kontrolle. Die Steuerkabine ermöglicht den Betrieb mit einer kleinen Besatzung und reduziert so den Arbeitsaufwand.

Konfigurationsoptionen

Maßgeschneiderte technische Lösungen

Leistungsanpassung: Die Sandleistung wird durch die Durchflussrate der Baggerpumpe und die Sedimentkonzentration in der Gülle bestimmt. Für eine angestrebte Produktionsrate werden das Pumpenmodell und der Laufraddurchmesser auf der Grundlage der Leistungskurve der Pumpe ausgewählt, wobei Anpassungen an das spezifische Gewicht des Materials vorgenommen werden. Die tatsächliche Leistung hängt von den Standortbedingungen wie Sedimentdichte und Wassertiefe ab.

Förderstrecke und Rohrleitungsdesign: Die erforderliche Pumpenförderhöhe wird aus der horizontalen Rohrleitungslänge, dem vertikalen Hub und den Reibungsverlusten im Rohr berechnet. Bei längeren Förderstrecken wird der Rohrdurchmesser vergrößert, um den Widerstand zu verringern, oder es werden Druckerhöhungspumpen entlang der Leitung platziert. Um Verstopfungen vorzubeugen, werden auch die Leitungsführung und die Unterstützungsmethode berücksichtigt.

Leistungsanpassung: Der Motor oder Elektromotor wird entsprechend der Pumpenwellenleistung, der Hochdruckwasserpumpenleistung und den Hilfslasten dimensioniert. Es wird eine Leistungsreserve aufrechterhalten, um Schwankungen in der Schlammdichte zu bewältigen und eine Überlastung während des Dauerbetriebs zu vermeiden. Dieselmotoren werden häufig für abgelegene Standorte verwendet, während Elektromotoren dort verfügbar sind, wo die Netzstromversorgung stabil ist.

Garantie und Support

Die komplette Einheit ist für 12 Monate oder 1.000 Arbeitsstunden versichert, je nachdem, was zuerst eintritt. Verschleißteile und Schäden, die auf menschliches Versagen zurückzuführen sind, sind nicht enthalten. Ersatzteile können geliefert werden, wobei Frachtkosten und Installationsaufwand vom Kunden zu tragen sind.

FAQ

F1: Was ist der Unterschied zwischen einem Strahlsaug-Sandbagger und einem Schneidsaugbagger?
A1: Ein Strahlsaugbagger verwendet Hochdruckwasserstrahlen, um Sedimente zu lockern, was für losen Sand und Schlick in flachem Wasser geeignet ist. Ein Schneidsaugbagger verwendet einen rotierenden Schneidkopf und eignet sich besser für härtere oder verdichtete Materialien und kann in tieferem Wasser eingesetzt werden.

F2: Kann der Bagger in Standardcontainern transportiert werden?
A2: Das Design mit geteiltem Rumpf ermöglicht die Trennung der Hauptabschnitte für den Straßen- oder Containertransport. Anweisungen zur Demontage und zum Wiederzusammenbau werden bereitgestellt und die genaue Versandart kann anhand des Bestimmungsorts bestätigt werden.

F3: Welche Art von Wartung ist im Dauerbetrieb erforderlich?
A3: Regelmäßige Kontrollen sollten den Verschleißzustand des Saugkopfes und der Rohrleitung, das Spiel des Pumpenlaufrads und die Anschlüsse des hydraulischen oder elektrischen Systems umfassen. Das tägliche Spülen der Rohrleitung nach der Arbeit hilft, Sedimentablagerungen zu verhindern. Ersatzverschleißteile wie Saugdüsen und Rohrbögen sollten bei längeren Projekten vor Ort bereitgehalten werden.
