Schwerlast-Baggerlader

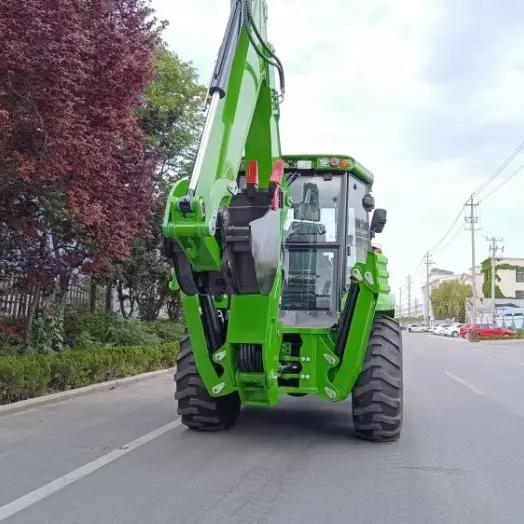

Qingzhou Mingxu Supply Chain offers a range of new Heavy Duty Backhoe Loader for earthmoving, loading, and general construction tasks. The lineup includes mini, medium, and heavy-duty models, each built around a front loader and rear backhoe configuration.

Ein um 360° drehbarer Sitz in der Kabine ermöglicht es einem einzelnen Bediener, zwischen Grab- und Ladeposition zu wechseln, ohne die Maschine zu verlassen. Es können verschiedene Anbaugeräte montiert werden, darunter Hydraulikhämmer, Holzgreifer, 4-in-1-Löffel und Planierschilde. Grabtiefe, Auswurfhöhe und Schaufelkapazität können entsprechend den Anforderungen vor Ort ausgewählt werden.

Konfigurationszusammenfassung

Betriebsmechanismus

Die Maschine verfügt über ein vollhydraulisches System, das vom Motor angetrieben wird. Separate Ventilgruppen steuern die Kreisläufe des Frontladers und des Heckbaggers unabhängig voneinander. Hydraulikzylinder betätigen die vordere Schaufel und den Ausleger zum Laden und Nivellieren, während die hintere Baugruppe ausfährt und schwenkt, um Aushub, Verfüllung und Materialtransport durchzuführen. Der Fahrer kann durch Drehen des Sitzes zwischen den beiden Arbeitsenden wechseln, ohne die Kabine zu verlassen.

Bedienungsanleitung

1. Inspektion vor dem Start:Überprüfen Sie den Reifenzustand, die Hydraulikschläuche und die Schaufelzähne. Überprüfen Sie den Motoröl-, Hydrauliköl- und Dieselstand. Testen Sie die Stützbeine, Lichter, Bremsen und den Not-Aus-Schalter.

2. Start- und Moduswechsel:Legen Sie den Sicherheitsgurt an. Stellen Sie sich zum Frontlader, um den Motor zu starten und die Ladersteuerung zu betätigen. Drehen Sie den Sitz nach hinten, um die Joysticks des Baggerpiloten zu verwenden.

3. Laden:Nivellieren Sie die Schaufel, um in den Materialhaufen zu schneiden, heben Sie den Ausleger zum Transport an und kippen Sie die Schaufel zum Entladen. Halten Sie den Ausleger während der Bewegung niedrig und die Schaufel waagerecht.

4. Graben:Parken Sie auf festem Untergrund und senken Sie die hydraulischen Stabilisatoren ab. Verwenden Sie die Pilot-Joysticks, um den Baggerarm für Graben- oder Fundamentarbeiten zu steuern. Schwenken Sie die beladene Schaufel zum Abladeplatz.

5. Abschalten:Ziehen Sie den Baggerarm und die Stabilisatoren ein, senken Sie die Schaufel auf den Boden ab und lassen Sie den Motor etwa drei Minuten lang im Leerlauf laufen, bevor Sie ihn abstellen. Verriegeln Sie die Kabine nach einem Stromausfall.

6. Notfall:Wenn Hydrauliklecks, ungewöhnliche Motorgeräusche oder ein Ausfall des Stabilisators auftreten, stoppen Sie die Maschine sofort und veranlassen Sie eine Inspektion.

Leistungsmerkmale

1. Doppelfunktionsdesign.Die Kombination aus Frontlader und Heckbagger ermöglicht es einer Maschine, Grab- und Ladeaufgaben zu bewältigen, wodurch die Anzahl der auf einer Baustelle benötigten Maschinen reduziert wird.

2. Hydraulische Vorsteuerung.Die Joystick-Bedienung ist leicht und reaktionsschnell. Der drehbare Sitz ermöglicht einen schnellen Wechsel zwischen den Arbeitsmodi, was dazu beiträgt, die Ermüdung des Bedieners bei langen Schichten zu reduzieren.

3. Adaptable to various conditions.Mit hydraulisch ausfahrbaren Stützen und einer Reihe von Anbaugeräten kann die Maschine Erdbewegungs-, Felsbrech- und Baumstammbearbeitungsaufgaben auf unterschiedlichen Bodenarten bewältigen.

4. Flexible Beschaffung. Machines are supplied directly from the factory, with options for single-unit purchase, bulk distribution orders, and full-container export. Long-term supply arrangements can be discussed.

Modulare Maschinenanpassungstechnologie

Um den unterschiedlichen Anforderungen vor Ort gerecht zu werden, ist der Baggerlader modular aufgebaut, sodass wichtige Arbeitsparameter während der Produktion angepasst werden können. Die Grabtiefe wird durch die Länge des Baggerauslegers und des Löffelstiels bestimmt, die in mehreren Standardkonfigurationen angegeben oder für tiefere Grabenarbeiten verlängert werden können. Die Auswurfhöhe ist an die Geometrie des Laderauslegers angepasst und die Schaufelkapazität kann je nach Dichte des umzuschlagenden Materials und der erforderlichen Taktleistung aus verschiedenen Größen ausgewählt werden.

Diese Parameter werden im Werk entsprechend der Anwendungsbeschreibung des Kunden angepasst. Beispielsweise kann eine Maschine, die für das Ausheben von tiefen Versorgungsgräben vorgesehen ist, mit einem längeren Löffelstiel und einer geringeren Schaufelbreite ausgestattet sein, während eine Maschine für die Beladung von Lagerplätzen möglicherweise einen kürzeren Ausleger und eine größere Frontschaufel für ein höheres Volumen pro Zyklus verwendet. Die Montageschnittstellen für die vordere Schaufel, die hintere Schaufel und optionale Anbaugeräte bleiben in der gesamten Modellreihe gleich, sodass eine einzelne Maschine später umkonfiguriert werden kann, indem nur die entsprechende Ausleger-, Stiel- oder Schaufelbaugruppe ausgetauscht wird.

Dieser modulare Aufbau reduziert den Bedarf an kundenspezifischer Konstruktion bei jeder Bestellung und ermöglicht es den Händlern, weniger Basismaschinenvarianten auf Lager zu halten. Das Hydrauliksystem ist so konzipiert, dass es unterschiedliche Zylinderhübe und Durchflussraten innerhalb derselben Ventilblockanordnung akzeptiert, sodass Änderungen der Grabtiefe oder der Hubkapazität keine vollständige Neukonstruktion des Steuerkreises erfordern. Die Installation alternativer Ausleger oder Schaufeln vor Ort kann mit Standardbolzen und hydraulischen Schnellkupplungen durchgeführt werden.

Anwendungsübersicht

1. Kommunaler Straßenbau:Straßenreparatur, Kanal- und Kabelgräben, Nivellierung von Gehwegen und Abfalltransport.

2. Städtische und ländliche Infrastruktur:Fundamentaushub, Bewässerungsgrabenbau, Straßenverbreiterung und kleine Bauarbeiten.

3. Landschaftsbau:Baumgrubenaushub, Setzlingstransport, Baustellenverfüllung und Grünabfallbeseitigung.

4. Sand- und Materialplätze:Sand graben und laden, horten, über kurze Distanzen transportieren und leichte Steine ​​brechen.

5. Landwirtschaft und Viehzucht:Grabenaushub im Obstgarten, Futterhandhabung, Güllereinigung und Ackerlandvorbereitung.

6. Ausrüstungsverleih:Geeignet für kurzfristige Einsätze auf kleinen und mittleren Baustellen, bei denen eine Maschine zwei separate Einheiten ersetzen kann.

7. Kleine Minen und Tunnel:Flacher Aushub, Beseitigung von Rückständen und interne Materialbewegung.

8. Notfallreparatur:Ausbaggern von Gräben, Verfüllen von Erdrutschen und kleinere Rettungserdbewegungen.

Garantie und Service

Die Gewährleistungsfrist beträgt 12 Monate oder 1.000 Betriebsstunden, je nachdem, was zuerst erreicht wird. Hauptbaugruppen wie Motor, Hydraulikpumpe und Getriebe sind für 6 Monate abgedeckt. Herstellungsfehler werden kostenlos mit Originalteilen repariert. Ausfälle, die durch Missbrauch, Überlastung oder versäumte Wartung verursacht werden, werden nur zu den Teilekosten berechnet. Fracht und Ersatzarbeit bleiben in der Verantwortung des Kunden. Verschleißteile sind nicht im Lieferumfang enthalten.

Häufig gestellte Fragen

F1: Wie lege ich die Grabtiefe und die Schaufelkapazität fest, die ich benötige?
A1: Nachdem wir Ihre typischen Baustellenbedingungen beschrieben haben – wie Grabentiefe, Materialart und erforderliche Tagesleistung – empfehlen wir eine Kombination aus Ausleger, Stiel und Löffel. Die Auswahl erfolgt aus Standardmodulen, sodass die Maschine ohne eine komplette kundenspezifische Neukonstruktion nach Ihren Anforderungen gebaut wird.

F2: Können die Anbaugeräte vor Ort ohne Spezialwerkzeug gewechselt werden?
A2: Ja. Die vordere Schaufel, die hintere Schaufel und die meisten optionalen Anbaugeräte verwenden Standardbolzen und hydraulische Schnellkupplungen. Mit einfacher Hebeausrüstung kann eine Person in der Regel in weniger als einer halben Stunde zwischen Schaufel und Hammer wechseln. Es sind keine Spezialwerkzeuge oder Werksunterstützung erforderlich.

F3: Ist diese Maschine für einen Bediener geeignet, der noch nie zuvor einen Baggerlader benutzt hat?
A3: Die Pilotensteuerung ist leicht und intuitiv gestaltet. Die meisten Bediener mit Erfahrung mit anderen Baumaschinen können nach einer kurzen Eingewöhnungszeit mit den grundlegenden Grab- und Ladearbeiten umgehen. Der um 360° drehbare Sitz vereinfacht den Wechsel zwischen vorderen und hinteren Bedienelementen. Jeder Maschine liegt ein ausführliches Handbuch und ein Anleitungsvideo bei.

F4: Wie wird die Maschine für den Containertransport vorbereitet?
A4: Für den Export in Vollcontainern wird der Baggerlader teilweise zerlegt – normalerweise werden der hintere Ausleger und die vordere Schaufel entfernt und im Container befestigt. Anweisungen zum Zusammenbau und die gesamte erforderliche Hardware sind im Lieferumfang enthalten. Der Vorgang kann mit Standardwerkzeugen und Hebezeugen durchgeführt werden.

F5: Welche tägliche Wartung ist erforderlich, um die Maschine in gutem Zustand zu halten?
A5: Zu den täglichen Kontrollen gehören der Motoröl-, Hydrauliköl- und Kühlmittelstand; Reifendruck; Verschleiß der Schaufelzähne; und Stabilisatorfunktion. Das Schmieren der Ladearme und Drehpunkte des Baggerladers sollte gemäß dem Wartungsplan durchgeführt werden. Durch regelmäßiges Waschen der Maschine wird verhindert, dass sich Schmutz an den Hydraulikanschlüssen ansammelt.
