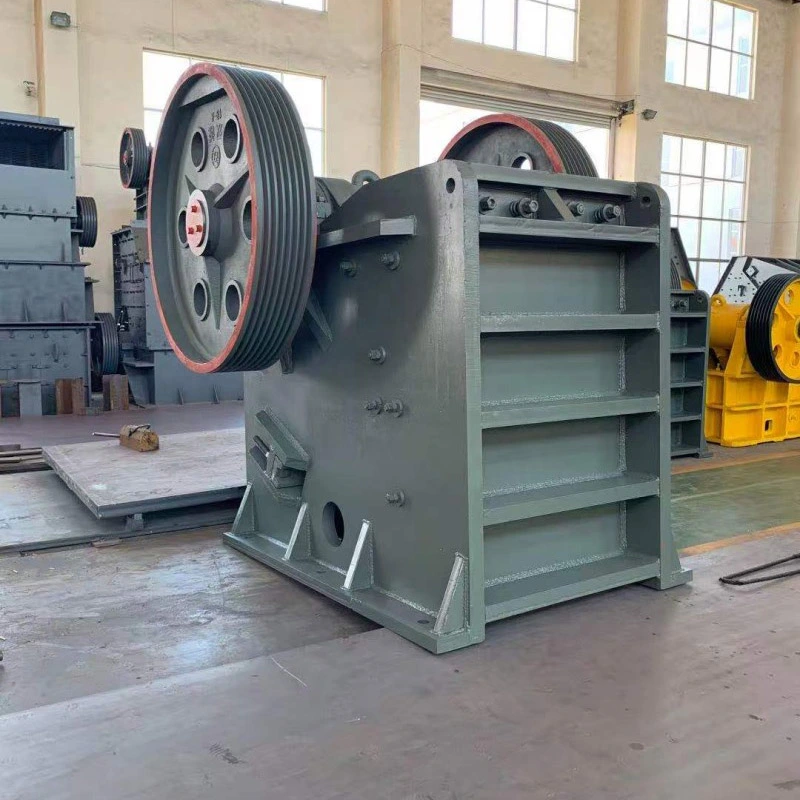

Jaw Crushers

Die von Qingzhou Mingxu Supply Chain Co., Ltd. gelieferten Backenbrecher sind für die Primärzerkleinerung im Bergbau, in Steinbrüchen, bei der Zuschlagstoffproduktion, im Straßenbau und beim Recycling von Bauabfällen vorgesehen. Die Maschine arbeitet nach dem Prinzip der Backenplattenkompression und ist für die Verarbeitung harter Materialien wie Blaustein, Granit, Eisenerz und Betonblöcke ausgelegt.

Der Brecher ist für den Dauerbetrieb ausgelegt und verfügt über einen einstellbaren Auswurfspalt zur Steuerung der ausgegebenen Partikelgröße. Die Maschinen sind ab Lager verfügbar und für Großbestellungen können kundenspezifische Spezifikationen vereinbart werden. Die Ausrüstung eignet sich für Bauprojekte, Zuschlagstoffwerke und Bergbaubetriebe.

Grundkonfiguration

Zerkleinerungsprozess

1. Kraftübertragung:Der Elektromotor treibt über Keilriemen die Schwungräder an und dreht die Exzenterwelle. Dadurch bewegt sich die bewegliche Backe in einem festen Zyklus hin und her.

2. Materialbruch:Das Rohmaterial gelangt von oben in die Brechkammer. Wenn sich die bewegliche Backe in Richtung der festen Backe bewegt, wird das Material durch Druck-, Spalt- und Biegekräfte gebrochen.

3. Gestufte Entladung:Material, das klein genug ist, um durch den Entladungsspalt zu gelangen, fällt von unten heraus. Größere Stücke bleiben zur weiteren Zerkleinerung in der Kammer. Der Spalt kann mithilfe der Keilvorrichtung angepasst werden, um die endgültige Produktgröße zu steuern.

4. Überlastschutz:Unten ist ein Federpuffersystem verbaut. Wenn ein unzerbrechlicher Gegenstand in die Kammer eindringt, werden die Federn zusammengedrückt und ermöglichen den Durchgang des Gegenstands, wodurch die Hauptkomponenten vor Beschädigungen durch Stöße geschützt werden.

Betriebsablauf

Vor dem Start:

1. Backenplatten, Schrauben und Riemenspannung prüfen. Entfernen Sie alle Rückstände aus dem Brechraum.

2. Stellen Sie den Austrittsspalt auf die erforderliche Größe ein und tragen Sie Fett auf alle Schmierstellen auf.

3. Lassen Sie die Maschine 3–5 Minuten lang ohne Last laufen. Beginnen Sie mit der Fütterung erst, nachdem Sie sichergestellt haben, dass keine ungewöhnlichen Geräusche oder Vibrationen auftreten.

Während des Betriebs:

1. Material gleichmäßig zuführen und Metallblöcke oder übergroße Steine ​​aus dem Hohlraum fernhalten.

2. Überwachen Sie die Entladungsgröße, den Motorstrom und die Lagertemperatur. Stoppen Sie die Maschine sofort, wenn ein Fehler festgestellt wird.

3. Greifen Sie nicht in den Brechraum, während die Maschine läuft. Trennen Sie die Stromversorgung vor Wartungsarbeiten.

Abschalten:

1. Unterbrechen Sie die Zufuhr und lassen Sie das gesamte Material aus der Kammer entweichen.

2. Lassen Sie die Maschine kurz leer laufen, bevor Sie den Strom abschalten.

3. Reinigen Sie die Maschine von Staub und prüfen Sie den Verschleißzustand der Backenplatten und anderer Verschleißteile.

Struktur- und Designmerkmale

1. Robuster geschweißter Rahmen.Der Rahmen besteht aus dicken Stahlplatten und ist so konzipiert, dass er Stoßbelastungen und Dauerbetrieb unter anspruchsvollen Bergbau- und Steinbruchbedingungen standhält.

2. Tiefe Brechkammer.Das Kammerprofil ist so geformt, dass tote Zonen reduziert, ein hoher Durchsatz aufrechterhalten und eine gleichmäßige Produktgröße bei geringerem Energieverbrauch erzeugt werden.

3. Einstellbare Entladungseinstellung.Der Spalt zwischen den festen und beweglichen Backen kann mechanisch oder hydraulisch verändert werden, sodass die endgültige Partikelgröße ohne Produktionsunterbrechung kontrolliert werden kann.

4. Vereinfachte Wartung.Backenplatten und andere Verschleißteile sind so konzipiert, dass sie mit Standardwerkzeugen schnell entfernt und ausgetauscht werden können, wodurch Ausfallzeiten reduziert werden.

5. Flexible Stromversorgungs- und Installationsoptionen.Der Brecher kann von einem Elektromotor oder einem Dieselmotor angetrieben werden und kann als stationäre Einheit installiert oder für netzunabhängige Standorte auf einem mobilen Fahrgestell montiert werden.

Erfahrung beim Debuggen von Materialzerkleinerung

Der Backenbrecher wurde unter verschiedenen Materialbedingungen eingesetzt und die Inbetriebnahme vor Ort lieferte praktische Daten für verschiedene Aufgabematerialien. Die folgenden Hinweise basieren auf tatsächlichen Projekterfahrungen und können Betreibern dabei helfen, Einstellungen und Verschleißmuster vorherzusehen.

Granit.Granit ist hart und abrasiv, typischerweise mit einer Druckfestigkeit über 200 MPa. Bei der Primärzerkleinerung wird der Brecher normalerweise auf eine moderate Auswurföffnung eingestellt, um übermäßigen Verschleiß der Backenplatte zu vermeiden. Bei der Inbetriebnahme ist darauf zu achten, dass die Zufuhrgröße 80 % der Einlassöffnung nicht überschreitet, da größere Blöcke zu Brückenbildung führen können. Granit erzeugt einen hohen Anteil an kantigen Bruchstücken, daher sollte das nachgeschaltete Sieb entsprechend dimensioniert werden. Die Lebensdauer der Backenplatten ist bei Granit im Allgemeinen kürzer als bei weicherem Stein, und dem Bediener wird empfohlen, einen Satz Ersatzbacken vor Ort aufzubewahren.

Blaustein (Kalkstein).Blaustein ist weicher und weniger abrasiv als Granit. Der Brecher kann mit einem engeren Auswurfspalt betrieben werden, um in einem Durchgang feineres Material zu produzieren. Feldtests haben gezeigt, dass bei der Zerkleinerung von Blaustein weniger Staub entsteht als bei Granit, der höhere Kalziumgehalt jedoch dazu führen kann, dass sich das Material in der Kammer festsetzt, wenn Feuchtigkeit vorhanden ist. Nasser Blaustein ist anfälliger für Brückenbildung; Die Steuerung der Futterfeuchtigkeit oder das Hinzufügen einer Vorsiebstufe trägt dazu bei, eine konstante Leistung aufrechtzuerhalten.

Eisenerz.Je nach Lagerstätte variiert die Härte von Eisenerz. Hochwertiger Hämatit ist hart und schwer, während minderwertige Erze Ton enthalten können. Bei der Inbetriebnahme von Eisenerz wird der Austragsspalt typischerweise größer eingestellt als bei der Zuschlagstoffproduktion, um eine Überlastung des Antriebs zu vermeiden. Das hohe spezifische Gewicht von Eisenerz bedeutet auch, dass die Durchsatzleistung des Brechers oft durch das Volumen und nicht durch das Gewicht begrenzt ist; Der Motorstrom sollte während der ersten Betriebsstunden genau überwacht werden. Das Federpuffersystem ist bei Eisenerzanwendungen besonders wichtig, da gelegentlich Fremdeisen vorhanden ist.

Bauschutt.Bauschutt enthält Beton, Ziegel und gelegentlich Stahlbewehrung. Für dieses Material sollte der Brecher mit einem etwas größeren Auswurfspalt betrieben werden, um den Durchtritt von unzerkleinerbarem Schutt zu ermöglichen. Zur Entfernung von Stahlstangen empfiehlt sich ein Magnetabscheider am Austragsband. Bei der Inbetriebnahme sollte der Vorschub gering und gleichmäßig gehalten werden, da es bei großen Betonplatten zu plötzlichen Stoßbelastungen kommen kann. Wird der Brecher mobil auf Abbruchbaustellen eingesetzt, sind die Dieselmotor-Option und ein stabiles Untergestell eine praktische Wahl.

Komplette Erfahrung in Linienprojekten

Der Backenbrecher wird häufig als Primärstufe in kompletten Brechlinien installiert. Basierend auf der Projektdurchführung in verschiedenen Sektoren können die folgenden Integrationshinweise für die Planung hilfreich sein.

Bergbaubetriebe.In Bergwerken wird der Backenbrecher typischerweise von einem vibrierenden Grizzly-Aufgeber gespeist, der feines Material vor dem Brecher trennt. Dies reduziert die Menge an Feinpartikeln, die in die Kammer gelangen, und verbessert die Gesamteffizienz. Ein primärer Zwischenbunker wird zur Pufferung des Futters verwendet, insbesondere wenn LKWs zeitweise entladen. Um Verstopfungen zu vermeiden und die Arbeitsbelastung des Bedieners zu verringern, wird eine elektrische Verriegelung zwischen Zuführung, Brecher und nachgeschalteten Förderern empfohlen.

Aggregateanlagen.In Anlagen mit festen Zuschlagstoffen folgt dem Backenbrecher üblicherweise ein Kegelbrecher oder Prallbrecher zur Sekundärzerkleinerung. Die Austragseinstellung des Backenbrechers ist auf den Aufgabebedarf des Nachbrechers abgestimmt. Die Kontrolle der Produktgröße wird durch eine Kombination aus dem Backenspalt und der Maschenweite des nachgeschalteten Siebs erreicht. Bei mehreren Projekten konnte durch die Installation einer Vorsieb-Vorsiebmaschine vor dem Backenbrecher der Verschleiß an den Backenplatten deutlich reduziert werden, indem bereits zerkleinertes Material aus der Kammer abgeleitet wurde.

Recycling von Bauabfällen.Beim Recycling von Bauschutt wird der Backenbrecher oft mit einem Vibrationsförderer, einem Magnetabscheider und einem Seitenförderer zur Feinteilentfernung kombiniert. Mobile Versionen werden häufig auf Abbruchstellen eingesetzt, wo der Platz begrenzt ist. In der Praxis ist es von Vorteil, Erde und Holz vor der Beschickung des Brechers zu entfernen, da diese Materialien den Verschleiß erhöhen und zu Verstopfungen führen können. Um den Umweltanforderungen gerecht zu werden, wird häufig ein Staubunterdrückungssprühsystem an den Einspeise- und Entladestellen angebracht.

Standorte von Infrastrukturprojekten.Bei Eisenbahn-, Straßen- oder Tunnelprojekten kann der Brecher vorübergehend in der Nähe des Baugebiets installiert werden. In solchen Fällen verkürzt eine auf einem Rahmen montierte oder mobile Einheit die Installationszeit. Die elektrische Schalttafel ist normalerweise entfernt angebracht und vor Staub und Wasser geschützt. Ersatzteile und Werkzeuge werden für einen schnellen Zugriff in einem Behälter neben dem Brecher aufbewahrt. Außendiensttechniker führen in der Regel vor der Installation eine Standortbesichtigung durch, um die Fundamentanforderungen, die Stromversorgungskapazität und die Materialflussrichtung zu bestätigen.

Typische Anwendungen

1. Bergbau:Primärzerkleinerung von Eisenerz, Golderz, Kalkstein, Granit, Basalt und Flusskiesel.

2. Gesamtproduktion:Verarbeitung von Rohstein für den Einsatz in Autobahnen, Brücken und Betonmischanlagen.

3. Infrastrukturbau:Vorbereitung von Steinmaterial für Eisenbahn-, Wasserschutz-, Tunnel- und Flughafenprojekte.

4. Recycling von Bauabfällen:Zerkleinern von Betonblöcken und Abbruchschutt zur Wiederverwendung.

Garantie und Support

Für die komplette Maschine gilt eine Garantie von 12 Monaten oder 1.000 Arbeitsstunden, je nachdem, was zuerst eintritt. Verschleißteile wie Backenplatten und Liner sind von der Garantie ausgeschlossen. Ersatzteile können geliefert werden; Fracht und Montageaufwand gehen zu Lasten des Kunden.

FAQ

F1: Sind Sie eine Fabrik oder ein Handelsunternehmen? Können wir die Produktionsstätte besichtigen?
A1: Qingzhou Mingxu Supply Chain arbeitet mit einer speziellen Brecherfertigungswerkstatt zusammen. Käufer können gerne einen Werksbesuch zur Maschineninspektion und Materialprüfung vereinbaren.

F2: Wie wähle ich das richtige Modell für mein Projekt aus?
A2: Die Auswahl hängt von der Aufgabegröße, der erforderlichen Leistung, der Materialhärte und der verfügbaren Leistung ab. Die Bereitstellung einer Beschreibung des Rohmaterials und der Zielproduktionsrate hilft bei der Bestätigung einer geeigneten Konfiguration.

F3: Welche Wartung ist für den Dauerbetrieb erforderlich?
A3: Regelmäßige Kontrollen sollten den Verschleiß der Backenplatte, die Riemenspannung, die Schmierpunkte und die Einstellung des Auslassspalts umfassen. Die tägliche Reinigung der Brechkammer und der Umgebung trägt dazu bei, Ablagerungen zu verhindern. Halten Sie für längere Projekte Ersatzbackenplatten und Liner vor Ort bereit.
